网件6300V2变砖在WIN10系统下TTL线刷机恢复出厂教程

原创 kaixinit  2019-09-01 22:29  阅读 1,651 次

准备工具:2.0的内六角螺丝,PL2303HX型号的TTL线及win10驱动

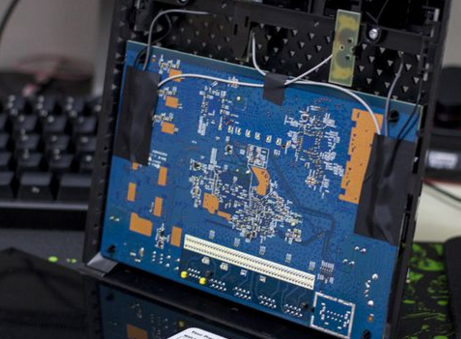

1、拆机:底部有3颗内六角螺丝,卸掉后可以微微抬起前面板,插入卡片,3边共有9个卡扣,顶掉一边的就可以打开了,如图所示:

如果是整个主板拆开的话,主板以卡扣固定,把两边的外壳稍微往外一掰,主板就可以拿出来了,天线为可拆型。

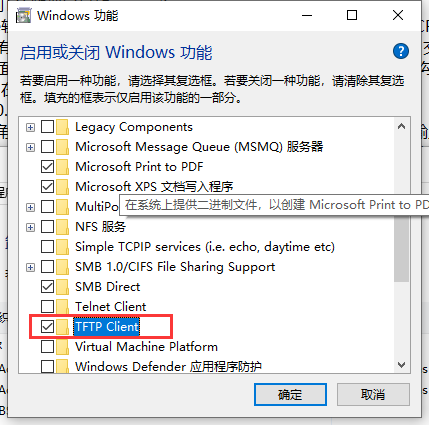

安装TFTP CLINET功能,开启过程如下:在控制面板,程序和功能,在左侧的打开或关闭Windows功能中,勾选TFTP客户,点击确定就好,如下图:

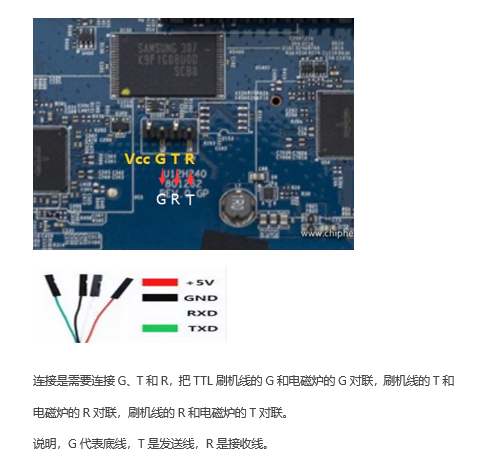

安装PL2303HX-WIN10X64驱动后,将ttl线和路由器的主板连接上如下图:

网线把路由器和主机连接,并更改IP地址:192.168.1.2 255.255.255.0 192.168.1.1(DNS也可以不修改)

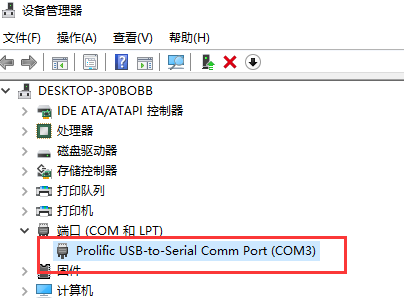

我的电脑-设备管理器-端口(com和lpt)处找到TTL线端口号如:com3

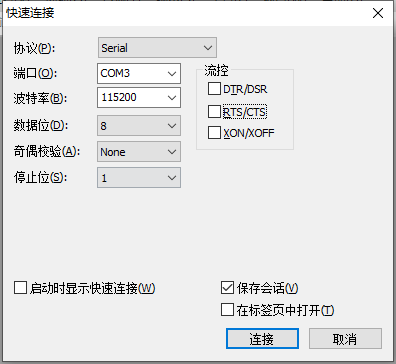

打开SecureCRTSecure软件,端口波特率选项不同机型可能不同 以6300V2为例:CRT协议Serial,端口com3,波特率115200,流控全部不选,即RTS/CTS不打勾,如下图:

接通电源,现在开路由试一下有没有信息,如果乱码,可能波特率不合适,或者TTL线缆接反,交换下RX TX线序,如果正常,关闭路由电源。

插对TTL线序(非常重要)如果TTL无法连接,请把TX与RX对换(本人以前测试正常,今日测试,把TX与RX对换之后CRT软件才显示出

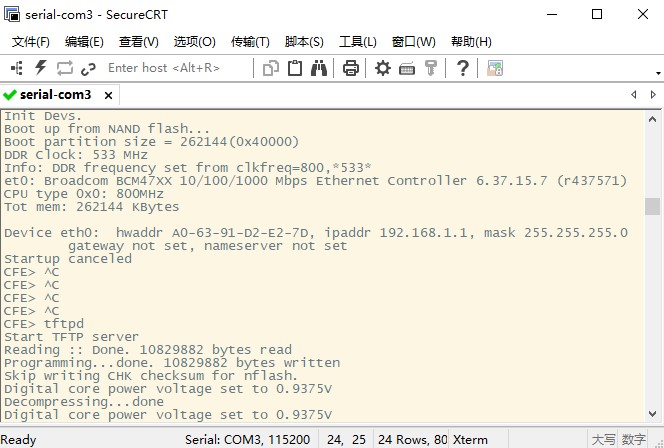

不断按Ctrl+C,终止系统自动启动,让电磁炉处于CFE模式下,按住Ctrl+C键后再开机显示CFE> C

在CFE命令模式下输入:tftpd

这时候,R6300v2将会进入TFTP刷机模式,可以看到,Power等成绿色闪烁。

接下来的过程就比较简单了,和一般网件刷机相同。首先你系统要打开TFTP客户端。
开启过程如下:在控制面板,程序和功能,在左侧的打开或关闭Windows功能中,勾选TFTP客户,点击确定就好。

去网件下载R6300v2_V1.0.0.8_1.0.4PRRU.chk固件文件放在桌面上。(Version 1.0.0.08_1.0.4PRRU (多国语言版))
http://support.netgear.cn/doucument/detail.asp?id=2226

Win键(就是键盘左下角Ctrl和Alt中间的拿个)+R,调出运行窗口,输入cmd(不需要管理员模式)

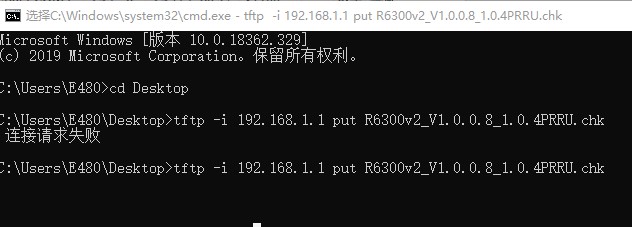

cmd模式下输入
cd Desktop
tftp -i 192.168.1.1 put R6300v2_V1.0.0.8_1.0.4PRRU.chk



你可以看到TTL那边现有反应,然后命令提示窗口会显示传输成功。稍等片刻,路由会自动重启,然后你就能看到电磁炉久违的见面。拔掉TTL线,安装好就可以正常使用路由器了。

使用要点:首先重置路由器,然后进入路由器界面,安装最新版本如:Version 1.0.4.34_10.0.92(http://support.netgear.cn/doucument/More.asp?id=2226进行选择下载),安装好以后官方的要求是:

注意:请记住在固件升级后进行出厂默认设置。在 Web GUI 中输入“备份设置”,然后单击“恢复为出厂默认设置”中的“擦除”按钮。

恢复出厂以后设置好就可以正常使用路由器了。
